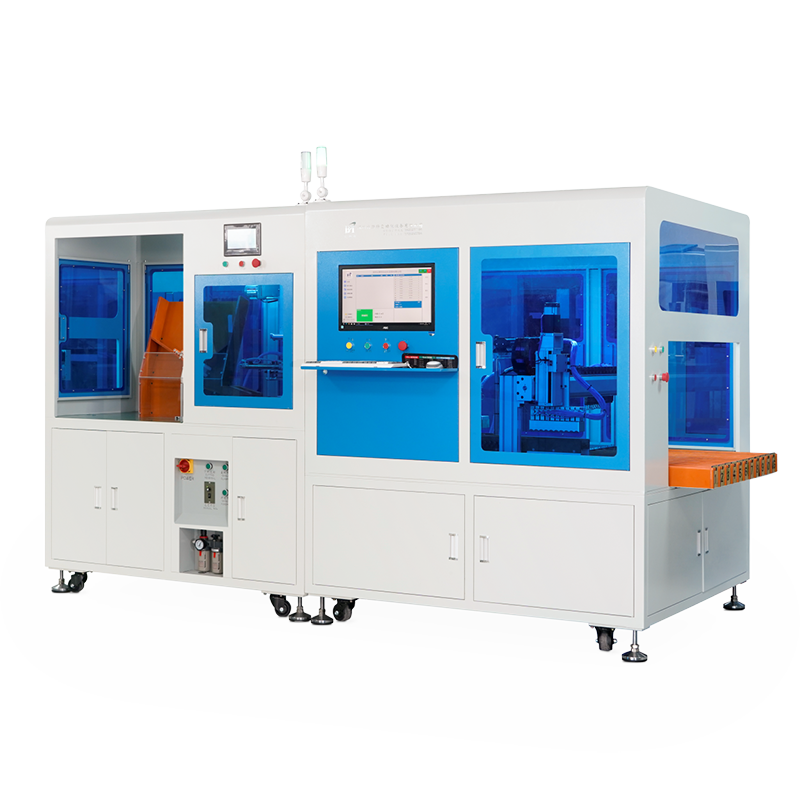

產品中心 > 動力電池自動點焊機 > BT-850B-XZ-10000A 晶體管(7軸) 雙面自動點焊機-Al BT-850B-XZ-10000A 晶體管(7軸) 雙面自動點焊機-Al
一、主要功能
圓柱型電芯的組合式雙面自動化焊接
二、產品特點
自動化焊接，焊點均勻，一致性良好，提高合格率實時焊接電流監控，虛焊或炸火報警自動停機可選擇點焊規范焊接(正負極可設置不同電流)點焊坐標參數可采用U盤導入?yún)?shù)
運行機構采用伺服電機配合線型模組，精準定位
AI學習自設定點焊針焊接位置，自動檢測焊針長度誤差自帶一鍵恢復出廠設置功能標配10000A晶體管焊接電源
三、產品參數
|
設備功率
|
AC220V 50/60HZ 5KW |
最大行程
|
X軸：200 - 630MM Z軸：5 - 70MM Y軸：200 - 390MM R軸：0 - 105° Xaxis:200-630mm Xaxis:5-70mm Yaxis:200-390mm Yaxis:0-105° |
|
使用氣壓
|
0.4-0.8Mpa,使用氣源時必須有過濾裝置， 確保氣流無水無雜質。
|
||
|
適合鎳片厚度
|
0.1MM-0.2MM (0.15-0.2MM厚度鎳片需開槽) (0.15-0.2MM thickness nickel sheetneeds to be sltted) |
||
|
標配點焊電源
|
BT-10000A晶體管焊接電源
|
||
|
凸點焊鎳片0 . 21 - 0 . 4MM
|
|||
|
焊接輸出電流
|
Max 10000A |
||
|
適合點焊針
|
進口直徑1 . 7*100MM(焊點點焊)
|
||
|
點焊數據導入
|
CAD數據導入/點陣數據/人工輸入
|
||
|
進口直徑4-4*6平頭焊針(凸點焊接使用)
|
|||
|
動 力 |
伺服電機
|
||
|
適應范圍
|
14430/14500/18500/18650/21700 26650/26700/32050/32700/32140 |
設備外形尺寸 Equipment dimensions |
L1630*W1050^H1780MM |
|
生產效率 |
約4000PCS-5000PCS電芯/小時
|
設備重量 |
480KG |
