一 .功能說

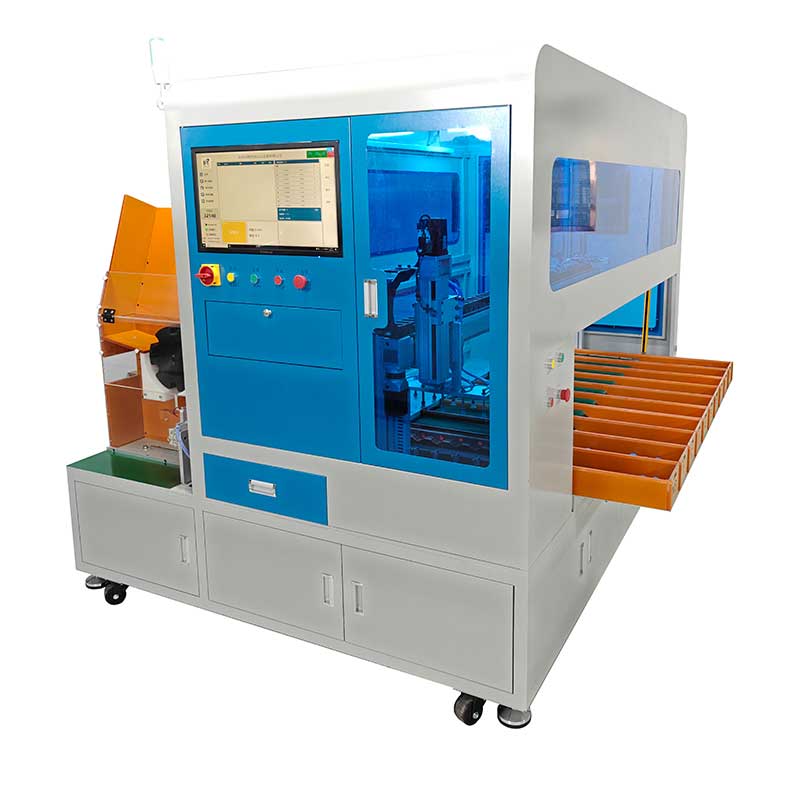

氣電版BT-6032系列自動分選機是針對正負極在電芯兩端32135/33140/40135/46140/60135/60160圓柱電芯全通用自動測試內阻、電壓的自動化設備，自帶高精密內阻、電壓自動測試系統，該設備根據在軟件上設定的內阻、電壓值精確的將電池送入到指定檔位，系統實現8級分選。每小時可測試配組電芯1000-1100支左右，且結構設計簡潔大方，性能穩定。

二.工藝流程

通過軟件設定參數，由PLC自動完成如下功能：人工將電芯電芯料斗→電機運載電池→自

動測試電壓.內阻→自動掃碼→按設定參數送入相應檔位槽→記錄并保存數據→人工取出檔位內電芯

三.分選機結構

3.1設備結構緊湊合理，外型美觀，占用空間小。

3.2設備操作簡單，無須專業人員操作，工人均能輕松掌握。

3.3設備采用PLC控制，PLC負責電池入料，運料， PC負責電池測試儀表數據采集，電壓內

阻等級分選，操作簡單易學，工作效率高，節省人力成本，產品性能良好。

3.4設備材料采用優質厚冷軋鈑金烤漆結構。

3.4可選配自動連接自動面墊機接口

3.5設備安裝有萬向活動腳輪，設備在移位時能輕松移動。

3.6設備配置聲光報警，分選完成自動停機，且有清料功能，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。

3.7操作界面：中英文可選

四.設備技術參數

4.1..設備功率：1.6KW， 220V交流電輸入，50Hz/60Hz

1.6KW，110V交流電輸入，50Hz/60Hz(出口專用,需定制)

4.1適應范圍：電芯長度：135mm-160mm，電芯直徑：32mm-60mm，掃碼兼容電芯正面二維碼和側面二維碼/條形碼,兼容正負極同端或兩端。

4.2標配測試儀：HK3560高速測試儀，電壓精度0.00001V, 內阻精度0.01毫歐

選配測試儀：HK3561測試儀，電壓精度正負0.0001V, 內阻精度正負0.1毫歐

HIOKI(日置)BT3561A,電壓精度0.0001V,內阻精度0.1毫歐

HIOKI(日置)BT3562A,電壓精度0.00001V,內阻精度0.01毫歐

4.4轉料機構：采用步進電機，配行星減速機，定位精準，速度快

4.5分檔機構：采用伺服模組機械手，精準定位，真空取/放料

4.6測試機構：采用MHL2-10D測試氣缸和400W伺服電機結合，精準控制測試距離

4.7分檔出電芯機構：采用靜電皮傳輸帶出料，防止電芯打橫/撞傷

4.8通道數量：7個OK檔位，1個NG檔位

4.9電壓設定：0.00000V-6.00000V,

4.10內阻設定：000.00毫歐999.99毫歐

4.11生產效率：約1000-1100個電芯/小時

4.12測試效果： 反復測試，效果極佳

4.13控制器件: 信捷6軸PLC編程器

4.14運動器件：分檔移位采用伺服電機，定位精準

4.15測試數據U盤儲存，停機后將數據拷貝到電腦，U盤預計儲存數據量根據U盤內存大小

決定，儲存空間不足時，自動覆蓋最早數據，U盤由客戶自行提供，測試數據不保存時，

在廠家參數里面關閉此功能

4.16采用海康威視掃碼槍，生產數量自動采集，顯示當前生產效率,自動掃碼紀錄綁定數據，數據庫格式.mdb，數據紀錄保存在分選機本地主機，工廠MES可到設備本地服務器讀取數據(上傳功能需定制)，可定制容量比對功能、K值測試功能。

4.17電芯采用升降機械爪接料/移料，AI控制測試針測試行程，增加測試針使用壽命

4.18設備調試簡單，易學易懂自帶故障報警

4.19機器外形尺寸：L2146*W2330*H1910MM

4.20設備重量：約360KG

   五、設備配置清單：

隨機附送:內六角扳手 一套/開口扳手2PCS/PH-18M23L測試針20PCS/螺絲刀大小各1PCS

六.操作環境

6.1室內溫度：-30℃~70℃。

6.2室內濕度：75%以下。

6.3工廠場地：無污染無強電磁干擾。

七.安裝調試與培訓

7.1除另有書面要求外，甲方負責接收、開箱和搬運機器到安裝場所;并準備相關的電，氣到安裝場所。

7.2乙方負責進行設備的安裝，調試和系統集成。

7.3安裝完畢后，雙方對其設備進行小批量試產合格并得到甲方的批準才能正式量產。

7.4乙方免費為甲方相關人員進行培訓。內容包括設備的正常使用、維護保養、故障分析與排除、操作安全及緊急處理程序等。
